Jakie profile do ścianki działowej z drzwiami: UW, CW, UA
Do ścianki działowej z drzwiami stosuje się profile UW jako prowadnice przy podłodze i suficie, CW jako pionowe słupki oraz wzmocnione profile UA przy otworze drzwiowym. Szerokość stelaża i sposób wzmocnienia ościeża trzeba dobrać do wysokości ściany, masy skrzydła, wymiarów otworu oraz dokumentacji wybranego systemu. Samo zagęszczenie zwykłych słupków nie zastępuje odpowiednio dobranego wzmocnienia pod drzwi. [1][2]
- Profile do ścianki działowej z drzwiami: funkcje UW, CW i UA
- Kiedy wybrać UA, a kiedy można rozważyć CW przy drzwiach?
- Jak dobrać szerokość profili: 50, 75 czy 100 mm?
- Jak zaplanować stelaż i nadproże nad drzwiami?
- Płyty, akustyka i wilgoć: co zmienia dobór profili?
- Co sprawdzić przed zamówieniem materiałów?
- FAQ: profile do ścianki z drzwiami
- Najpierw dane drzwi, potem zakup profili
Profile do ścianki działowej z drzwiami: funkcje UW, CW i UA
Nie buduje się całej przegrody z jednego rodzaju profilu. Każdy element ma inne zadanie, a oznaczenie szerokości nie mówi jeszcze, jakie obciążenie może przenieść gotowa konstrukcja. Podstawowy podział wygląda następująco. [1][2][4]
| Rodzaj profilu | Miejsce zastosowania | Funkcja przy ściance z drzwiami |
|---|---|---|
| UW | Poziomo przy podłodze i suficie | Wyznacza przebieg ściany i prowadzi słupki CW; w przejściu pozostawia się przerwę w profilu podłogowym. |
| CW | Pionowo pomiędzy prowadnicami UW | Tworzy zasadniczy szkielet pod płyty gipsowo-kartonowe. |
| UA | W strefach wymagających wzmocnienia, przede wszystkim po bokach otworu drzwiowego | Usztywnia ościeże i stanowi element systemowego rozwiązania pod obciążenia od drzwi. |
Profile UA mają grubszą blachę niż typowe CW. Przykładowo Knauf podaje około 2,0 mm dla UA 75, a dla wymienionych profili CW warianty 0,55 i 0,6 mm. Nie należy więc traktować UA jako cienkiego elementu wykończeniowego wsuwanego między futrynę a gotową ścianę. [2]
Kiedy wybrać UA, a kiedy można rozważyć CW przy drzwiach?
UA należy przewidzieć tam, gdzie zwykły słupek CW nie zapewnia sztywności wymaganej przez system. Otwór drzwiowy jest takim miejscem szczególnie często: ościeżnica i skrzydło obciążają konstrukcję, a otwieranie oraz zamykanie drzwi wywołuje dodatkowe oddziaływania dynamiczne. [2][3]
Nie przyjmuj, że dwa skręcone profile CW zawsze zastąpią UA. Wariant ościeża oparty na CW można rozważyć tylko wtedy, gdy dokumentacja konkretnej ściany dopuszcza go dla danych drzwi. Bez takiego potwierdzenia nie ma podstaw do wyznaczenia jednej bezpiecznej granicy masy skrzydła dla wszystkich systemów.
Przed zakupem ustal z wykonawcą lub doradcą technicznym:
- masę i szerokość skrzydła drzwiowego;
- wymiary otworu montażowego wymagane przez producenta ościeżnicy;
- wysokość ściany oraz układ jej poszycia;
- rodzaj podłoża i sposób zamocowania słupków ościeżnicowych;
- czy wybrany system obejmuje taki zestaw ściany i drzwi.
Profil UA dobiera się razem z jego mocowaniami, nie jako samodzielny produkt. Classen opisuje rozwiązanie z kątownikami przytwierdzanymi do podłogi i sufitu. Szczegół połączenia, łączniki oraz ewentualną kompensację przemieszczeń trzeba jednak przyjąć z dokumentacji systemowej, a nie odtwarzać na podstawie samego skrótu UA. [4]
Jak dobrać szerokość profili: 50, 75 czy 100 mm?
Typowe szerokości profili ściennych to 50, 75 i 100 mm. Dobieraj współpracujące elementy w odpowiadających sobie rozmiarach, na przykład CW 75 i UW 75. Ostateczny wybór zależy nie tylko od miejsca na ścianę, ale również od jej wysokości, rozstawu słupków, rodzaju płyt, liczby warstw oraz obciążeń. [2]
Nie ma uniwersalnej zasady, że CW 50 wolno zastosować wyłącznie do określonej wysokości, a po jej przekroczeniu zawsze trzeba kupić CW 75. Knauf wskazuje, że maksymalna wysokość wynika z konkretnego wariantu kompletnej ściany. Z tego samego powodu sama grubość płyty, na przykład 12,5 lub 15 mm, nie przesądza o szerokości profilu. [2]
Szerokość profilu a grubość ściany pod ościeżnicę
Przy doborze ościeżnicy liczy się grubość gotowej przegrody, nie tylko stalowego szkieletu. Do szerokości konstrukcji trzeba dodać poszycie po obu stronach oraz przewidziane warstwy wykończenia. Poniższe wartości są przykładem obliczenia geometrii, a nie potwierdzeniem parametrów konkretnego systemu.
- Stelaż 75 mm i jedna płyta 12,5 mm z każdej strony: 75 + 12,5 + 12,5 = 100 mm przed dodatkowymi warstwami wykończenia.
- Stelaż 75 mm i dwie płyty 12,5 mm z każdej strony: 75 + 25 + 25 = 125 mm przed dodatkowymi warstwami wykończenia.
Już na etapie zamawiania drzwi sprawdź zakres regulacji ościeżnicy i wymagane wymiary montażowe. Jeśli przeglądasz mocne-drzwi.pl, poproś o dane konkretnego skrzydła i ościeżnicy przed zatwierdzeniem konstrukcji otworu.

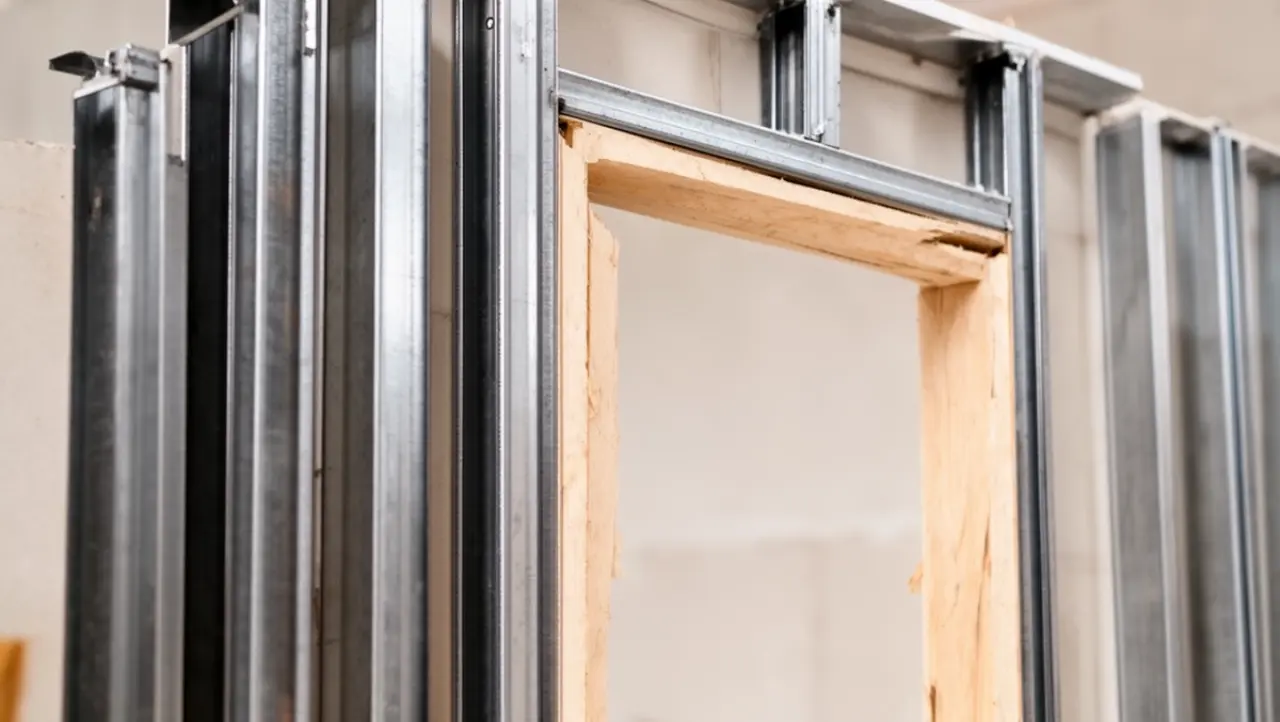

Jak zaplanować stelaż i nadproże nad drzwiami?
Otwór powstaje razem ze szkieletem ściany, przed jego zamknięciem płytami. Oprócz słupków bocznych potrzebna jest pozioma poprzeczka nad ościeżnicą i podparcie poszycia ponad otworem. BUDMAT wskazuje, że nadproże wykonuje się najczęściej z odpowiednio przygotowanego UW, ze sposobem połączenia dopasowanym do układu słupków. [3]
- Wyznacz przebieg ściany i położenie drzwi według wymiarów montażowych ościeżnicy.
- Zaplanuj prowadnice UW, pozostawiając wolne przejście w profilu przy podłodze.
- Dobierz słupki ościeżnicowe i komplet ich mocowań według rozwiązania systemowego.
- Zaplanuj nadproże i słupki ponad nim tak, aby zapewnić wymagane podparcie płyt.
- Sprawdź szerokość, wysokość, pion i poziom otworu przed opłytowaniem.
Typowym rozstawem osiowym CW w polu ściany jest 600 mm, ale nie jest to reguła dla każdej przegrody. Dokumentacja może przewidywać gęstszy układ, na przykład 400 mm, zależnie od wysokości, obciążeń i wymaganych parametrów. Strefę drzwi rozrysowuje się osobno, zamiast stosować przypadkowo wybraną odległość słupków od ościeżnicy. [2]
Wkręty do płyt, połączenia profili i zakotwienia w podłożu pełnią różne funkcje. Dobierz je do grubości blachy, układu poszycia i dokumentacji, zamiast używać jednego rodzaju wkrętów do wszystkich połączeń. Również przy styku z sufitem najpierw ustal detal techniczny, a dopiero później zaplanuj wykończenie połączenia ściany z sufitem.
Płyty, akustyka i wilgoć: co zmienia dobór profili?
Ściana działa jako zestaw elementów: profili, płyt, wypełnienia, mocowań i materiałów do spoinowania. Podwójne płytowanie może poprawiać parametry przegrody, ale nie jest zamiennikiem wzmocnienia ościeża. Wymagania akustyczne i ogniowe trzeba odnosić do całego systemu, nie do samego profilu czy liczby płyt. [1][2]
Dla izolacyjności akustycznej ważne są wełna mineralna wewnątrz stelaża oraz taśma akustyczna i uszczelnienie na przewidzianych stykach obwodowych. Szerszy profil daje więcej miejsca na wypełnienie, lecz sam nie gwarantuje określonego poziomu tłumienia dźwięków. Parametry należy sprawdzić dla wybranej konfiguracji ściany. [2][3]
W pomieszczeniach wilgotnych dobiera się odpowiednie płyty oraz ochronę antykorozyjną elementów stalowych. Nie sprowadza się to do zakupu grubszej płyty albo szerszego CW. Rodzaj materiałów powinien odpowiadać warunkom użytkowania pomieszczenia. [1][3]
Jeżeli w przegrodzie mają przebiegać instalacje, przewidź je przed zamknięciem stelaża. Przy planowaniu przewodów wodnych pomocnym osobnym tematem jest montaż rur PEX w ścianie; ich trasa wymaga skoordynowania z konstrukcją otworu drzwiowego.
Co sprawdzić przed zamówieniem materiałów?
Zamiast listy samych profili przygotuj zestawienie całego rozwiązania. Dzięki temu przed montażem będzie wiadomo, czy wybrana ościeżnica pasuje do grubości ściany i czy sposób wzmocnienia odpowiada drzwiom.
- Oznaczenie systemu ściany i jego dopuszczalna wysokość.
- Szerokości UW i CW oraz rozstaw słupków.
- Rodzaj słupków ościeżnicowych, nadproża i mocowań.
- Masa skrzydła oraz wymagany otwór montażowy.
- Rodzaj i liczba warstw płyt po każdej stronie.
- Wypełnienie, taśmy, uszczelnienia i materiały do spoinowania.
FAQ: profile do ścianki z drzwiami
Jakie profile do ścian działowych?
Podstawą stalowego stelaża są profile UW i CW. UW wyznaczają przebieg ściany przy podłodze i suficie, a CW tworzą pionowe słupki pod płyty. W miejscach większych obciążeń, w tym przy otworach drzwiowych, stosuje się wzmocnienia dobrane do systemu, często profile UA.
Jaki profil pod drzwi?
Do wzmocnienia boków otworu drzwiowego stosuje się profil ościeżnicowy UA z odpowiednimi mocowaniami. Jego rozmiar i sposób montażu zależą od systemu ściany oraz parametrów drzwi. Ościeże na profilach CW można rozważyć tylko wtedy, gdy dokumentacja dopuszcza taki wariant dla danego otworu i skrzydła.
Jak zrobić ściankę działową z płyt gipsowych z drzwiami?
Najpierw ustal system ściany i wymiary montażowe ościeżnicy. Następnie wykonaj stelaż UW i CW, wzmocnij otwór oraz przygotuj nadproże zgodnie z dokumentacją. Po sprawdzeniu geometrii wykonaj poszycie jednej strony, ułóż instalacje i wypełnienie, zamknij drugą stronę oraz wykończ spoiny. Ościeżnicę osadź według instrukcji producenta drzwi.
Jaki stelaż do ścianki działowej?
Wybierz stelaż systemowy dopasowany do wysokości ściany, obciążeń, wymaganej akustyki i grubości gotowej przegrody. Popularne szerokości profili to 50, 75 i 100 mm, lecz żadna nie jest uniwersalna. Przy drzwiach dobór obejmuje także słupki ościeżnicowe, nadproże i mocowania, a nie tylko zwykłe pole ściany.
Najpierw dane drzwi, potem zakup profili
Dobór profili do ścianki działowej z drzwiami zacznij od karty drzwi i dokumentacji ściany. Zatwierdź wzmocnienie otworu, grubość przegrody i sposób mocowania, zanim zamówisz materiały. Następnie zaplanuj wykończenie paneli podłogowych przy drzwiach, aby skoordynować ościeżnicę z gotową posadzką.
